| 穩定層攪拌站技術改造方向 |
|
| 作者：二公司 文章來源：攪拌網 點擊數： 更新時間：2022/12/29 9:29:14 |
穩定層攪拌設備性能特點
WDB200-900T/h系列穩定層攪拌設備是我公司吸收國內外穩定土廠拌設備的先進技術與經驗，根據我國公路建設的特點和用戶的需求，適應各地不同情況而自主開發的新型產品，選用了穩定可靠的國內外名牌配套產品，以工業微機為核心的程序控制系統，實現了整機的自動化管理和操作。
穩定層攪拌設備的大特點：骨料配合理的振動角度及方式，滿足用戶的需求。新型螺旋強制式攪拌機采用45度葉片和淺底無襯板結構攪拌方式，攪拌均勻，效率高，無卡料現象，穩定可靠。選用穩定可靠的電器元件，中心控制室采用工業微機自動程序控制，有手動、自動控制方式，整機有聲光故障報警系統，并可儲存配比、產量等數據，同時輸出打印統計報表，實現了自動化操作。拉力傳感器與光電脈沖測速儀配套使用的電子計量系統，大大提高了計量精度。
主要構成
1、骨料供給系統：骨料斗、骨料稱量斗、平皮帶機、斜皮帶輸送機。
2、攪拌混合系統：主機為雙臥軸強制式攪拌機或者立式行星減速機。
3、水泥供給系統：水泥倉、螺旋輸送機、水泥稱量斗。
4、自動供水系統：水罐、水泵、管道、水稱量斗、外加劑稱量斗。
5、電氣操作系統：電腦控制臺、電控柜、操作室。
6、氣動控制系統：空壓機、氣路管道、電磁閥、氣缸。
穩定層攪拌機電氣控制系統：
1.WDB300噸-900噸系列穩定層攪拌機設備的電氣控制系統是我公司自行開發研制的，采用工業計算機極大提高了電氣控制系統的可靠性、穩定性，全部設備均可在控制室內實現遠距離集中控制。
2.穩定層攪拌機電控涉及的主要控制對象有：水泵、氣泵、給料機、平皮帶、拌缸、斜皮帶、螺旋電子秤、轉閥、螺旋輸送機、振動電機、振動器、成品門、動畫監控等，有的控制對象之間采用了聯鎖，防止誤操作和控制電路故障給設備造成危害。
3.控制方式采用工業計算機控制下進行的，對受控對象啟動、配料都是自動完成的，同時，計算機可以顯示石料、水泥的實際稱量重量，又可統計出當天各種料的累計量及總量。
4.對給料機部分采用變頻器控制，對每個給料機部分都裝有拉力傳感器；對水泥部分采用變頻器控制，裝有拉力傳感器，以使對每種物料達到更精確測量；水泵采用變頻器控制，水泵采用流量計進行計量使水量調節更準確方便、更靈活可靠。
5.為了方便調試、檢查與維修，供料部分還設置了手動方式，在手動方式狀態下，受控對象之間解除了聯鎖關系，可以單獨啟動控制對象，這給安裝、調試、維修帶來了方便。
6.在正常工作情況下，供料部分采用聯鎖控制方式，主要好處：聯鎖是保質保量安全生產不可缺少的重要手段。
7.在冷料倉上安裝了振動電機，以便振動下來，有利于把超標的石料篩選出去，這樣有利石料充分使用和保證出料的質量。
8.在操作臺上設置了急停按鈕，以便發生意外情況時，按動這個按鈕，使整套設備停機。

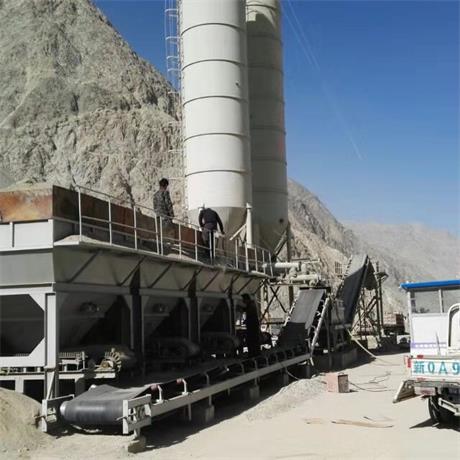

穩定層攪拌站工藝流程：
WDB系列300噸到900噸穩定層攪拌站設備的工作流程為：把不同規格的物料用裝載機裝入砂石料斗中，給料計量組按規定重量將礦料連續送至皮帶輸送機，再由皮帶輸送機將礦粉輸送至攪拌，粉料由粉倉螺旋輸送機輸送過渡斗，過渡斗中的粉料由旋轉式給料機8配送至計量輸送機，由計量輸送機計量并送至攪拌器，水由水罐10經流量計量后直接連續泵送至攪拌器中，通過攪拌器將各種材料攪拌成均勻的成品混合料，成品料通過皮帶輸送機輸送至儲料倉中，由載重汽車送至施工地。
|
|
|
